某大型球铁件凝固过程模拟分析

点击次数:409 次  更新时间:2019-02-27

图 1是某单位生产的大型球铁铸件工艺方案,图 2至图 4为是否考虑到球铁铸件石墨化膨胀以及铸型刚度不同情况下的模拟结果。从模拟结果看,华铸CAE软件球铁模块能够定量地模拟石墨化膨胀,从而使球铁件模拟结果的可信度大大提高。

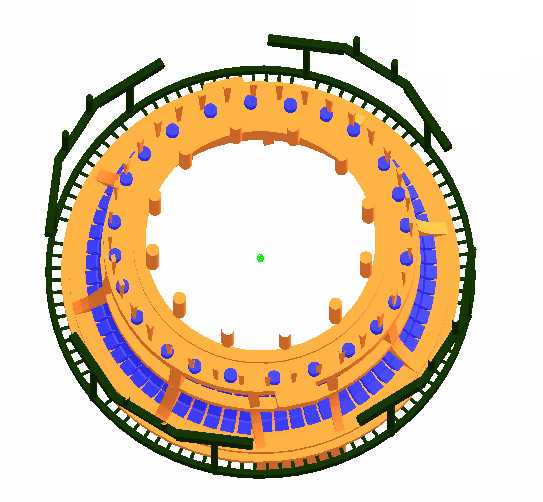

图1 某大型球铁件工艺方案的STL模型



(a)凝固中某一时刻
(b)完全凝固后

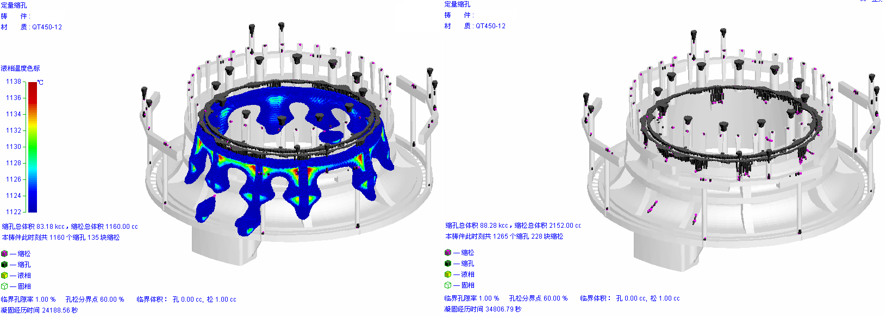

图2 某大型球铁件模拟结果(没有启动石墨化膨胀定量模拟)

(a)凝固中某一时刻 (b)完全凝固后

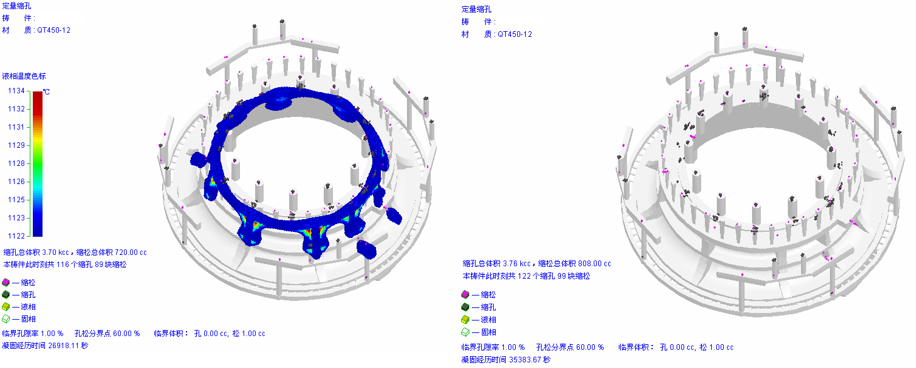

图3 某大型球铁件模拟结果(启动石墨化膨胀定量模拟且铸型刚度一般)


(a)凝固中的某一时刻 (b)完全凝固后
图4 某大型球铁件模拟结果(启动石墨化膨胀定量模拟且铸型刚度好)
