铸钢件应用案例
您现在的位置:首页 >> 应用案例 >> 铸钢件应用案例

壳体铸件凝固过程模拟

点击次数:417 次  更新时间:2019-04-15

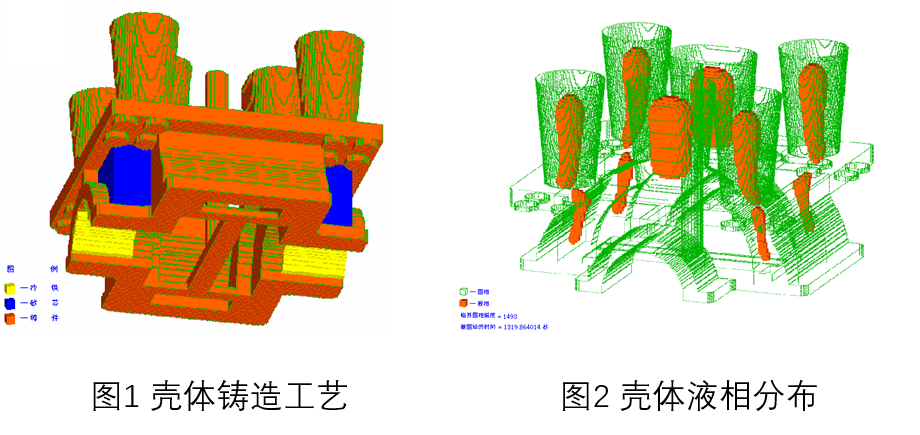

  图 1是壳体铸钢件的原始工艺方案,该工艺方案采用了冷铁、铬矿砂。图 2是铸件在浇注后1320s的液相分布图,其临界固相温度取为1493℃(取临界固相率为0.65)。模拟结果表明:浇注后1320s在四个圆形冒口下方的内侧存在着明显的液相孤立区,这些部位有缩孔、缩松的可能。厂方对模拟结果给与了很高的评价,因为实际生产情况确实是在四个圆形冒口下方的内侧存在着缩孔、缩松缺陷。


联系我们 地址:湖北省武汉市珞喻路1037号华中科技大学东三楼一楼
电话:(027)87541922   87557494
传真:027-87541922
邮箱:intecast@163.com  zhoujianxin@hust.edu.cn
